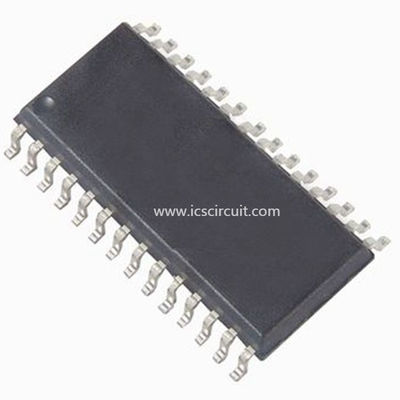

M41ST87WMX6 1280 (160 X8) supervisor mordido de Rtc de série seguro e de Nvram com Tamp

M41ST87WMX6 - STMICROELECTRONICS - 5,0, 3,3, OU 3.0V, (160 X8) SUPERVISOR MORDIDO 1280 do RTC DE SÉRIE SEGURO E do NVRAM COM TAMP

Detalhe rápido:

5,0, 3,3, ou 3.0V, bocado 1280 (160 x8) supervisor de série seguro do RTC e do NVRAM com detecção da calcadeira


Descrição:

O M41ST87Y/W TIMEKEEPER®/Controller de série SRAM é um bocado da baixa potência 1280, CMOS estático SRAM organizado como 160 bytes por 8 bocados. Um oscilador incorporado de 32,768 quilohertz (cristal-controlado interno) e 8 bytes de SRAM (veja a tabela 7., a página 25) são usados para a função do pulso de disparo/calendário e configurados no formato do decimal codificado binário (BCD).
Os 11 bytes adicionais de RAM fornecem a calibração, o estado/controle de funções do alarme, do cão de guarda, da calcadeira, e de onda quadrada. 8 bytes da ROM e finalmente 128 bytes do usuário RAM são fornecidos igualmente. Os endereços e os dados são transferidos em série através dois de uma linha, relação bidirecional de I2C. O registro de endereço incorporado é incrementado automaticamente após cada um ESCREVE ou byte de dados LIDO. O M41ST87Y/W tem um circuito incorporado do sentido do poder que detecte falhas de energia e automaticamente interruptores à alimentação por acumuladores quando uma falha de energia ocorre. A energia necessária sustentar as operações de SRAM e de pulso de disparo pode ser fornecida por uma fonte pequena do buttoncell do lítio quando uma falha de energia ocorre.
As funções disponíveis ao usuário incluem um horário permanente,/calendário, interrupções do alarme, detecção da calcadeira, temporizador de cão de guarda, e a saída programável da onda quadrada. Outras características incluem a Poder-na restauração assim como em duas entradas debounced adicionais (RSTIN1 e RSTIN2) que podem igualmente gerar uma restauração da saída (RST). Os oito lugar do endereço do pulso de disparo contêm o século, o ano, o mês, a data, o dia, a hora, o minuto, o segundo e os décimos/centésimo de um segundo em 24 horas de formato do BCD. As correções por 28, 29 (ano de pulo), 30 e 31 meses do dia são feitas automaticamente.


Aplicações:

■5,0, 3,3, OU TENSÃO de FUNCIONAMENTO 3.0V
■A RELAÇÃO DE SÉRIE APOIA o ÔNIBUS de I2C (400kHz)
■SUPERVISOR DE NVRAM PARA LPSRAM EXTERNO
■2,5 à TENSÃO de FUNCIONAMENTO do OSCILADOR 5.5V
■AUTOMÁTICO INTERRUPTOR-SOBRE E PARA DESELECT CIRCUITOS
■A ESCOLHA DA PODER-FALHA DESELECT TENSÕES
– M41ST87Y:
VCC = 4,75 a 5.5V;
Bocado de THS = ‘1": 4.50V ≤ 4.75V do ≤ VPFD
VCC = 4,5 a 5.5V;
Bocado de THS = ‘0": 4.20V ≤ 4.50V do ≤ VPFD
– M41ST87W:
VCC = 3,0 a 3.6V;
Bocado de THS = ‘1": 2.8V ≤ 3.0V do ≤ VPFD
VCC = 2,7 a 3.6V;
Bocado de THS = ‘0": 2.55V ≤ 2.70V do ≤ VPFD
■DOIS COMPARADORES INDEPENDENTES da PODER-FALHA (REFERÊNCIA 1.25V)
■CONTADORES PARA TENTHS/HUNDREDTHS DOS SEGUNDOS, SEGUNDOS, MINUTOS,
HORAS, DIA, DATA, MÊS, ANO, E SÉCULO
■128 BYTES DE RAM DE USO GERAL
■FUNÇÃO PROGRAMÁVEL DO ALARME E DA INTERRUPÇÃO (VÁLIDA MESMO DURANTE O MODO DO APOIO DE BATERIA)
■TEMPORIZADOR DE CÃO DE GUARDA PROGRAMÁVEL
■NÚMERO DE SÉRIE ELETRÔNICO ORIGINAL (8-BYTE)
■SAÍDA da FREQUÊNCIA 32kHz DISPONÍVEL EM CIMA de POWER-ON
■O MICROPROCESSADOR POWER-ON RESTAUROU
■BAIXA BANDEIRA DA BATERIA
■ULTRA-BAIXA CORRENTE da ALIMENTAÇÃO POR ACUMULADORES de 500nA (TIPO)


Especificações:
