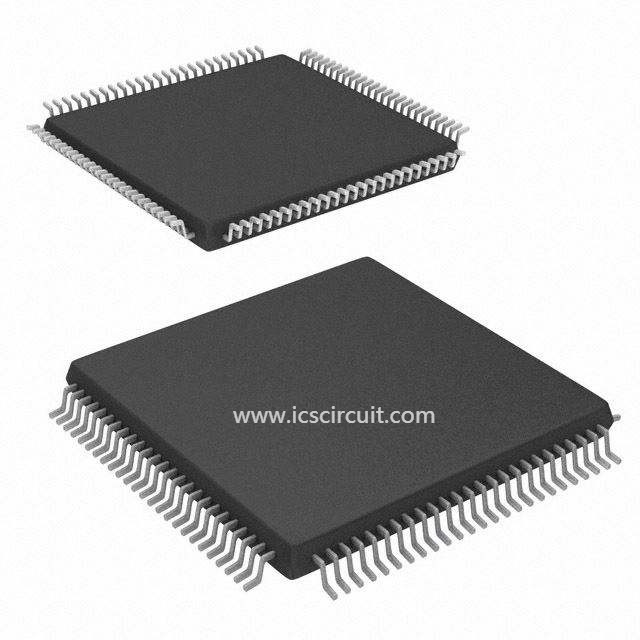

IC AVR32 32 mordeu a memória Flash do microcontrolador AT32UC3A1128-AUT

MICROPLAQUETA AT32UC3A1128-AUT de IC da MEMÓRIA FLASH - ATMEL CORPORAÇÕ - MICROCONTROLADOR AVR32 de 32 bits

Detalhe rápido:

Microcontrolador AVR32 de 32 bits

Descrição:

O AT32UC3A é um microcontrolador completo da Sistema-Em-microplaqueta baseado no AVR32 UC RISC

corredor do processador em frequências até 66 megahertz. AVR32 UC é um RISC de 32 bits de capacidade elevada

núcleo do microprocessador, projetado para aplicações encaixadas custo-sensíveis, com ênfase particular no consumo da baixa potência, na densidade alta do código e no elevado desempenho.

O processador executa uma unidade da proteção de memória (MPU) e um controlador de interrupção rápido e flexível para apoiar sistemas operacionais modernos e sistemas operacionais de tempo real. Mais alto

as capacidades da computação são realizáveis usando um grupo rico de instruções de DSP.

O AT32UC3A incorpora o flash da em-microplaqueta e as memórias de SRAM para o acesso seguro e rápido.

Para as aplicações que exigem a memória adicional, uma relação externo da memória é fornecida sobre

Derivados AT32UC3A0.

O controlador periférico do acesso de memória direta permite transferências de dados entre periféricos e memórias sem participação do processador. PDCA reduz-se drasticamente processar em cima whentransferring córregos de dados contínuos e grandes entre os módulos dentro do MCU.

O PowerManager melhora a flexibilidade e a segurança do projeto: o detector da baixa de pressão da em-microplaqueta

monitora a fonte de alimentação, o processador central corre do oscilador da em-microplaqueta RC ou de uma de fontes externos do oscilador, um pulso de disparo de tempo real e seu temporizador associado mantêm-se a par do tempo.

O temporizador/contador inclui três temporizadores de 16 bits idênticos/canais contrários. Cada canal pode independentemente ser programado para executar a medida da frequência, a contagem do evento, a medida do intervalo, a geração do pulso, o sincronismo do atraso e a modulação de largura de pulso.

Os módulos de PWM fornecem sete canais independentes muitas opções de configuração

incluindo a polaridade, o alinhamento da borda e a forma de onda sobrepõem não o controle. Um canal de PWM pode

conversões do disparador CAD para aplicações próximas mais exatas do controle de laço.

O AT32UC3A igualmente caracteriza muitas relações de comunicação para uma comunicação intensiva

aplicações. Além do que relações de série padrão como UART, SPI ou TWI, outras relações como o controlador de série síncrono flexível, USB e o MAC dos ethernet estão disponível.

O controlador de série síncrono fornece o acesso fácil aos protocolos de comunicação de série e aos padrões audio como I2S.

A relação de dispositivo de USB 2,0 da velocidade máxima apoia diversas classes de USB ao mesmo tempo

agradecimentos à configuração rica do valor-limite. Em--VAI o anfitrião que (OTG) a relação permite o dispositivo como um disco instantâneo de USB ou uma impressora de USB a ser conectados diretamente ao processador.

A relação meio-independente (MII) e MII reduzido (RMII) 10/100 de módulo do MAC dos ethernet

fornece soluções da em-microplaqueta para dispositivos rede-conectados.

AT32UC3A integra uma classe a Em-microplaqueta do nexo 2,0 que de 2+ elimina erros do sistema (OCD), com não-intrusivo

traço do tempo real, acesso de memória de leitura/gravação da velocidade máxima além do que o controle básico do tempo de execução.

Aplicações:

• Elevado desempenho, microcontrolador de 32 bits da baixa potência AVR®32 UC

– A instrução compacta do RISC do Único-ciclo ajustou incluir o grupo de instrução de DSP

– Ler-Alterar-escreva instruções e a manipulação mordida atômica

– Até 66 megahertz de frequência de pulso de disparo com 1,24 DMIPS/MHz

– Unidade da proteção de memória

• sistema de ônibus da Multi-hierarquia

– Transferências de dados de capacidade elevada em ônibus separados para o desempenho aumentado

– 15 canais de acesso direto da memória periféricos para transferência de dados automática

• Flash de alta velocidade interno

– 512K bytes, 256K bytes, versões dos bytes 128K

– Único acesso do ciclo até 30 megahertz

– A execução de aperfeiçoamento da instrução do amortecedor do Prefetch apressa-se no máximo

– o tempo de programação da página 1ms e a Completo-microplaqueta 2ms apagam o tempo

– 100.000 escrevem ciclos, capacidade da retenção de 10 dados do ano

– Fechamentos instantâneos da segurança e área definida pelo utilizador da configuração

• SRAM de alta velocidade interno, acesso do Único-ciclo à velocidade máxima

– bytes 64K (flash 512KB e 256KB), bytes 32K (128KB instantâneos)

• Relação externo da memória nos derivados AT32UC3A0

– Ônibus compatível da memória de SDRAM/SRAM (dados de 16 bits e 24 ônibus de endereço mordido)

• Controlador de interrupção

– Serviço da interrupção da latência de Autovectored baixo com prioridade programável

• Funções de sistema

– Poder e pulso de disparo de Including Internal RC do gerente de pulso de disparo e um oscilador 32KHz

– Dois osciladores e dois de múltiplos propósitos - fase - Fechamento-laço (PLL)

– Temporizador de cão de guarda, temporizador do pulso de disparo de tempo real

• Ônibus de série universal (USB)

– Velocidade máxima do dispositivo 2,0 e Em--para ir (OTG) de baixa velocidade e velocidade máxima

– Configuração e gestão flexíveis do valor-limite com canais de acesso direto da memória dedicados

– transceptores da Em-microplaqueta que incluem Tração-UPS

• Relação de Mbps do MAC 10/100 dos ethernet

– Controlador do acesso de 802,3 meios dos ethernet

– Relação independente dos meios dos apoios (MII) e MII reduzido (RMII)

• Uns temporizador do Três-canal/contador de 16 bits (TC)

– Três entradas de pulso de disparo externos, PWM, captação e várias capacidades de contagem

• Um controlador de 16 bits da modulação de largura de pulso 7-Channel (PWM)

• Quatro receptores universais/transmissores síncronos/assíncronos (USART)

– Gerador independente de Baudrate, apoio para IrDA e relações ISO7816

– Apoio para o aperto de mão do hardware, as relações RS485 e a linha de modem

• Dois mestres/escravo Serial Peripheral Interfaces (SPI) com Chip Select Signals

• Um controlador de série síncrono do protocolo

– Apoios I2S e protocolos Quadro-baseados genéricos

• Uns mestre/escravo Two-Wire Interface (TWI), 400kbit/s I2C-compatible

• Um 8 conversor analógico-numérico do bocado do canal 10

• A Em-microplaqueta elimina erros do sistema (a relação de JTAG)

– Os nexos classificam 2+, controle do tempo de execução, dados Não-intrusivos e traço do programa

• 100 pino TQFP (69 pinos), 144 pino LQFP de GPIO (109 pinos de GPIO)

• 5V entrou I/Os tolerante

• Única fonte de alimentação 3.3V

Especificações:
