ATMEGA164P-20AU - ATMEL CORPORAÇÕ - MICROCONTROLADOR de 8 bits COM 16/32/64 de FLASH PROGRAMÁVEL dos BYTES IN-SYSTEM de K
| Luz alta: |
módulos do microcontrolador,microcontrolador do microchip |
||
|---|---|---|---|
Detalhe rápido:
microcontrolador de 8 bits com 16/32/64 de flash programável do Em-sistema dos bytes de K
Descrição:
O ATmega164P/324P/644P é uma baixa potência CMOS que o microcontrolador de 8 bits baseado no AVR aumentou a arquitetura do RISC. Executando instruções poderosas em um único ciclo de pulso de disparo, o ATmega164P/324P/644P consegue as taxas de transferência que aproximam 1 MIPS pelo megahertz permitindo que o desenhista de sistema aperfeiçoe o consumo de potência contra a velocidade de processamento.
Aplicações:
• De capacidade elevada, microcontrolador de 8 bits da baixa potência AVR®
• Arquitetura avançada do RISC
– 131 instruções poderosas – a maioria de execução do ciclo do Único-pulso de disparo
– 32 x 8 registros de trabalho de uso geral
– Operação inteiramente estática
– Até 20 MIPS de taxa de transferência em 20 megahertz
– multiplicador do ciclo da Em-microplaqueta 2
• Memórias permanentes do programa e dos dados
– Bytes de 16/32/64 de K do flash Auto-programável do Em-sistema
Resistência: 10.000 escreva/para apagar ciclos
– Seção opcional do código da bota com bocados independentes do fechamento
Em-sistema que programa pelo programa da bota da Em-microplaqueta
Verdadeiro Ler-Enquanto que-escreva a operação
– 512B/1K/2K bytes EEPROM
Resistência: 100.000 escreva/para apagar ciclos
– 1/2/4K bytes SRAM interno
– Fechamento de programação para a segurança do software
• Relação de JTAG (padrão 1149,1 de IEEE complacente)
– capacidades da Limite-varredura de acordo com o padrão de JTAG
– Em-microplaqueta extensiva para eliminar erros do apoio
– Programação do flash, do EEPROM, dos fusíveis, e dos bocados do fechamento através da relação de JTAG
• Características periféricas
– Dois temporizadores de 8 bits/opõem-se com Prescalers separado e comparam-se modos
– Uns temporizador/contador de 16 bits com Prescaler separado, compara o modo, e o modo da captação
– Tempo real contrário com oscilador separado
– Seis canais de PWM
– 8 o canal, 10 mordeu o CAD
Modo diferencial com ganho selecionável em 1x, em 10x ou em 200x
– relação de série Byte-orientada do Dois-fio
– Dois USART de série programáveis
– Relação de série de SPI do mestre/escravo
– Temporizador de cão de guarda programável com o oscilador separado da Em-microplaqueta
– comparador análogo da Em-microplaqueta
– Interrompa e de alerta em Pin Change
• Características especiais do microcontrolador
– Poder-na restauração e na detecção programável da baixa de pressão
– Oscilador calibrado interno de RC
– Fontes da interrupção externo e interna
– Seis modos de sono: Redução inativa, do CAD de ruído, economia de energia, poder-para baixo, apoio e apoio prolongado
• I/O e pacotes
– 32 linhas programáveis do I/O
– 40 pino PDIP, 44 ligação TQFP, e 44 almofada QFN/MLF
• Tensões de funcionamento
– 1,8 - 5.5V para ATmega164P/324P/644PV
– 2,7 - 5.5V para ATmega164P/324P/644P
• Categorias da velocidade
– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V
– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V
• Consumo de potência em 1 megahertz, 1.8V, 25°C para ATmega164P/324P/644P
– Ativo: ΜA 338/398/TBD
– Modo do poder-para baixo: 0,035 µA de /0.027/TBD
– Modo de economia de energia: 0,5 µA de /0.5/TBD (que incluem 32 quilohertz RTC)
Especificações:
| Folha de dados | ATMEGA164,324,644 (P, V) folha de dados ATMEGA164,324,644 (P, V) sumário |

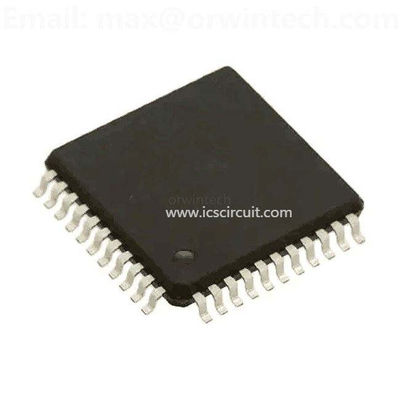

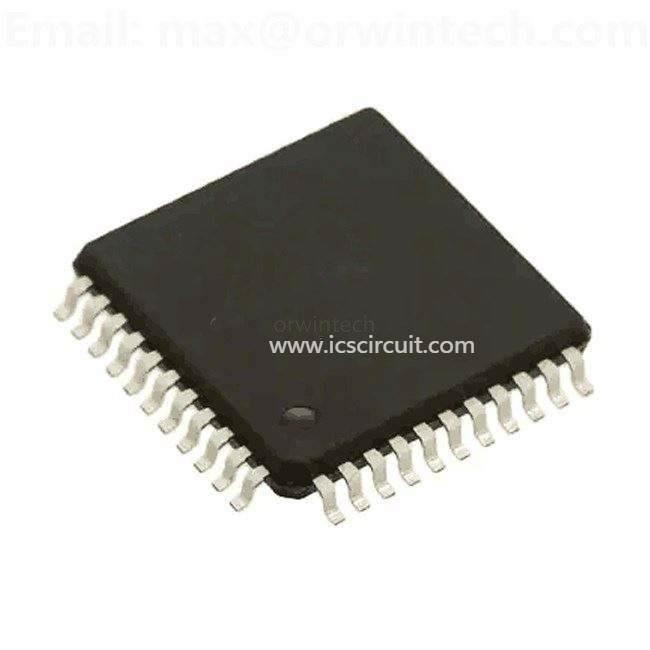

| Fotos do produto | 44-TQFP |
| Módulos de treinamento do produto | tecnologia do picoPower™ Introdução da linha de produtos de MCU introdução do megaAVR |
| Empacotamento do PCN | MSL3 a MSL1 05/Apr/2013 |
| Pacote padrão | 160 |
| Categoria | Circuitos integrados (CI) |
| Família | Encaixado - microcontroladores |
| Série | AVR® ATmega |
| Empacotamento | Bandeja |
| Processador do núcleo | AVR |
| Tamanho de núcleo | de 8 bits |
| Velocidade | 20MHz |
| Conectividade | ² C DE I, SPI, UART/USART |
| Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT |
| Número de I /O | 32 |
| Tamanho de memória do programa | 16KB (8K x 16) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | 512 x 8 |
| RAM Size | 1K x 8 |
| Tensão - fonte (Vcc/Vdd) | 2,7 V ~ 5,5 V |
| Conversores de dados | A/D 8x10b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Pacote/caso | 44-TQFP |
| Página do catálogo | 585 (PDF CN081) |
| Para o uso com | ATSTK600-RC31-ND - CARTÃO DE ROTEAMENTO STK600 AVR ATSTK600-TQFP44-ND - STK600 SOCKET/ADAPTER 44-TQFP ATSTK600-ND - JOGO DO COLABORADOR PARA AVR/AVR32 ATAVRISP2-ND - PROGRAMADOR AVR NO SISTEMA |
| Outros nomes | ATMEGA164P20AU |
