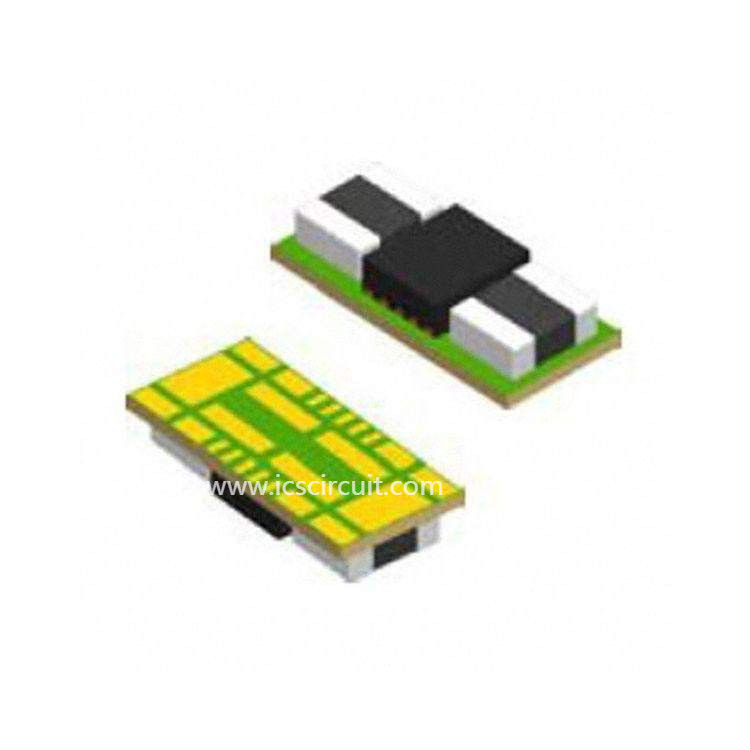

0.6v - a gestão do poder 5.5v lasca a montagem de superfície do ICS TPSM82480MOPT

Características para o TPSM82480

• 3,6 × ultra pequeno do × 7,9 módulo de poder de 1,55 milímetros
• CISPR11 classe B complacente
• Precisão da tensão do feedback: ±1%
• Escala de tensão entrada: 2,4 V a 5,5 V
• Escala da tensão da saída: 0,6 V a 5,5 V
• Corrente de saída: 6-A sem derating em T= um °C 85
• Corrente quieta típica: µA 23
• Tensão da saída seleta (dois valores definidos pelo utilizador)
• operação Fase-deslocada
• Modo de economia de energia automático ou opção forçada de PWM
• Macio-início e seguimento ajustáveis
• Boas e boas saídas térmicas do poder
• Proteção do fechamento do Undervoltage
• Sobrecarga e para procurar um caminho mais curto a proteção
• Proteção de temperatura excessiva
• Variação da temperatura de funcionamento: – 40°C a 125°C

Descrição para o TPSM82480

O TPSM82480 é um módulo abaixador síncrono do conversor de DC-DC para baixas fontes de alimentação da profilepoint--carga. A escala de tensão de entrada de 2,4 V 5,5 V permite a operação 3.3-V fromtypical ou fontes da relação 5-V assim como dos circuitos alternativos que deixam cair para baixo tão baixo como 2.4V.

A corrente de saída é até 6 A fornecidos continuamente em duas fases de 3 A cada, para fora--fase do whichrun, reduzindo o ruído atual do pulso significativamente.

O TPSM82480 fornece um modo de economia de energia automaticamente entrado para manter a pena de grande eficacia às cargas muito claras. Isto incorpora uma fase automática que adicionam e utilização do sheddingfeature amba ou somente uma fase de acordo com a carga real. O modo de economia de energia pode beswitched fora de usar a característica do MODO.

O dispositivo oferece a um poder o bom sinal e um período ajustável do macio-início. Também, o thedevice caracteriza um bom sinal térmico indicar a temperatura interna excessiva. O outputvoltage pode ser mudado a um valor preselected pelo pino de VSEL. TPSM82480 pode operar-se no modo do ciclo 100%duty.
