CIRCUITOS DE CONTROLE DO CONVERSOR DA MICROPLAQUETA MC34063ACD STMICROELECTRONICS DC/DC DO CIRCUITO INTEGRADO
Detalhe rápido:
Circuitos de controle do conversor de DC/DC
Descrição:
A série de MC34063A/E é um circuito de controle monolítico que entrega as funções principais para a conversão da tensão de DC/DC.
O dispositivo contém temperatura interna uma referência compensada, comparador, ciclo de dever controlou o oscilador com um circuito atual ativo do limite, um motorista e um interruptor de saída atual alto.
A tensão da saída é dois resistores externos diretos ajustáveis com uma precisão da referência de 2%. Empregando um número mínimo de componentes externos a série dos dispositivos de MC34063A/E é projetada para aplicações abaixadoras, elevadoras e voltageinverting.
Aplicações:
■Interruptor de saída atual além de 1,5 A
■precisão da referência de 2%
■Baixa corrente quieta: 2,5 miliampères (tipo.)
■Funcionamento de 3 V a 40 V
■Operação da frequência a 100 quilohertz
■Limitação atual ativa
Especificações:
| Folha de dados | MC34063xx |

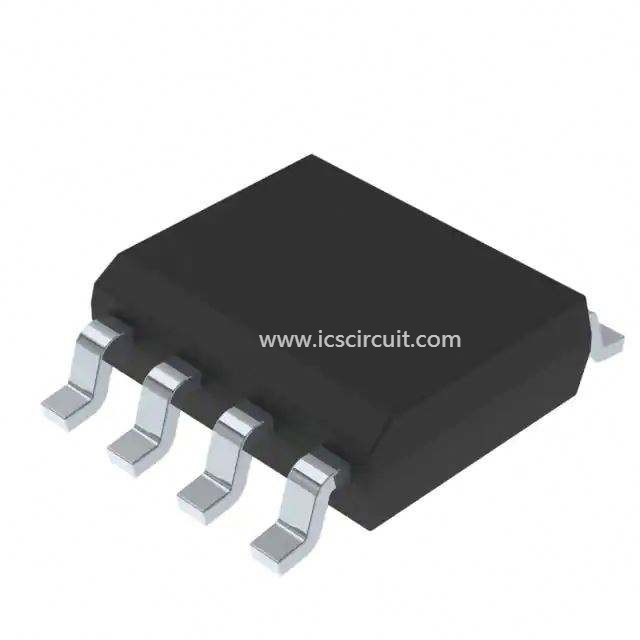

| Fotos do produto | 8-SOIC |
| Outros documentos relacionados | MC34063AC veem todas as especificações |
| Módulos de treinamento do produto | C.C. ao livro de receitas da conversão da C.C. |
Pacote padrão  |
2.500 |
| Categoria | Circuitos integrados (CI) |
| Família | PMIC - Reguladores de tensão - reguladores de interruptor da C.C. da C.C. |
| Série | - |
| Empacotamento | Fita & carretel (TR) |
| Tipo | Abaixador (fanfarrão), elevador (impulso), invertendo |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - saída | 1,25 V ~ 38 V |
| Tensão - entrada | 3 V ~ 40 V |
| Tipo de PWM | - |
| Frequência - interruptor | 100kHz |
| Atual - saída | 1.5A |
| Retificador síncrono | Não |
| Temperatura de funcionamento | 0°C ~ 70°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-SOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 8-SO |
| Outros nomes | 497-7850-2 MC34063ACD-TR-ND MC34063ACDTR |
