SEMICONDUTOR DE MIC5016BWM MICREL - MOTORISTA DUPLO BARATO ALTO OU DE LOW-SIDE DO MOSFET
| Tensão - fonte: | 2,75 V ~ 30 V | Temperatura de funcionamento: | -40°C ~ 85°C |
|---|---|---|---|
| Montando o tipo: | Montagem de superfície | Pacote do dispositivo do fornecedor: | 16-SOIC |
| Configuração: | Lado do alto e baixo, independente | Tempo de atraso: | 2.5ms |
| Luz alta: |
circuito conduzido poder do motorista,motorista conduzido autônomo CI |
||
Semicondutor de MIC5016BWM Micrel - motorista duplo barato alto ou do Baixo-lado do MOSFET
Detalhe rápido:
Motorista duplo barato alto ou do Baixo-lado do MOSFET
Descrição:
Os motoristas duplos do MOSFET MIC5016 e MIC5017 são projetados para o controle de porta do N-canal, realce-modo, MOSFETs do poder usados como o alto-lado ou os interruptores do baixo-lado. O MIC5016/7 pode sustentar uma saída do em-estado indefinidamente.
O MIC5016/7 opera-se de um 2.75V à fonte 30V. Em configurações do highside, o motorista pode controlar os MOSFETs que comutam cargas até de 30V. Em configurações do baixo-lado, com fontes separadas, o máximo comutou a tensão é limitado somente pelo MOSFET.
O MIC5016/7 tem duas entradas de controle compatíveis de TTL. O MIC5016 noninverting quando o MIC5017 inverter.
O MIC5016/7 caracteriza as bombas de carga interna que podem sustentar as tensões da porta maiores do que a tensão de fonte disponível. O motorista é capaz de girar sobre MOSFETs do lógica-nível de uma fonte 2.75V ou MOSFETs padrão de uma fonte 5V. as tensões da saída da Porta-à-fonte são limitadas internamente a aproximadamente 15V.
O MIC5016/7 é protegido contra a descarga automotivo da carga, a bateria invertida, e os pontos da carga indutiva – de 20V. A característica da parada programada da sobretensão do motorista desliga os MOSFETs externos em aproximadamente 35V para proteger a carga contra excursões da fonte de alimentação.
O MIC5016 é uma substituição compatível melhorada do pino-para-pino em muitas aplicações MIC5012. O MIC5016/7 está disponível no MERGULHO plástico de 14 pinos e nos 16 pacakges do pino SOIC.
Aplicações:
• 2.75V à operação 30V
• corrente máxima da fonte 100µA (fonte 5V)
• corrente típica do fora-estado 15µA
• Bomba de carga interna
• Entrada compatível de TTL
• Suporta 60V transiente (a descarga da carga)
• Bateria reversa protegida – a 20V
• Ponto indutivo protegido – a 20V
• Parada programada da sobretensão em 35V
• Proteção interna da porta 15V
• Peças externos mínimas
• Opera-se no alto-lado ou nas configurações do baixo-lado
• tração-fora da entrada de controle 1µA
• Versões de inversão e noninverting
Especificações:
| Folha de dados | MIC5016, MIC5017 |

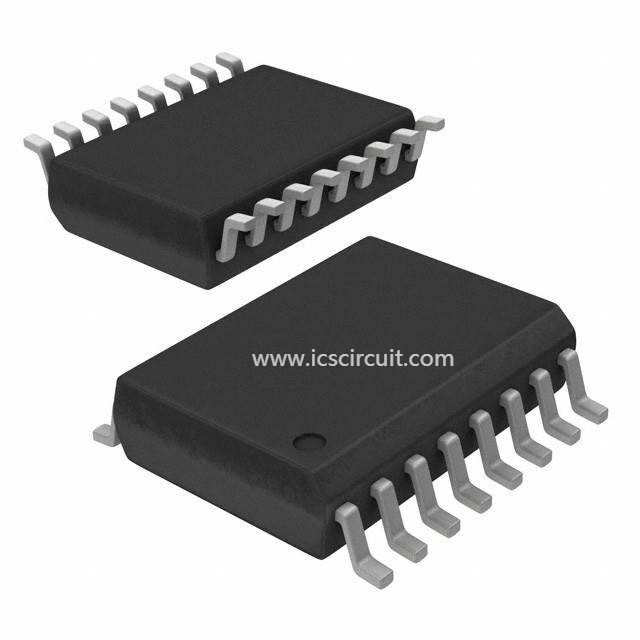

| Fotos do produto | 16 SOIC |
| Pacote padrão | 47 |
| Categoria | Circuitos integrados (CI) |
| Família | PMIC - MOSFET, motoristas da ponte - interruptor externo |
| Série | - |
| Empacotamento | Tubo |
| Configuração | Lado do alto e baixo, independente |
| Tipo entrado | Não-inversão |
| Tempo de atraso | 2.5ms |
| Atual - pico | - |
| Número de configurações | 1 |
| Número de saídas | 2 |
| Alta tensão lateral - máxima (tira de bota) | - |
| Tensão - fonte | 2,75 V ~ 30 V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-SOIC (0,295", largura de 7.50mm) |
| Pacote do dispositivo do fornecedor | 16-SOIC |
