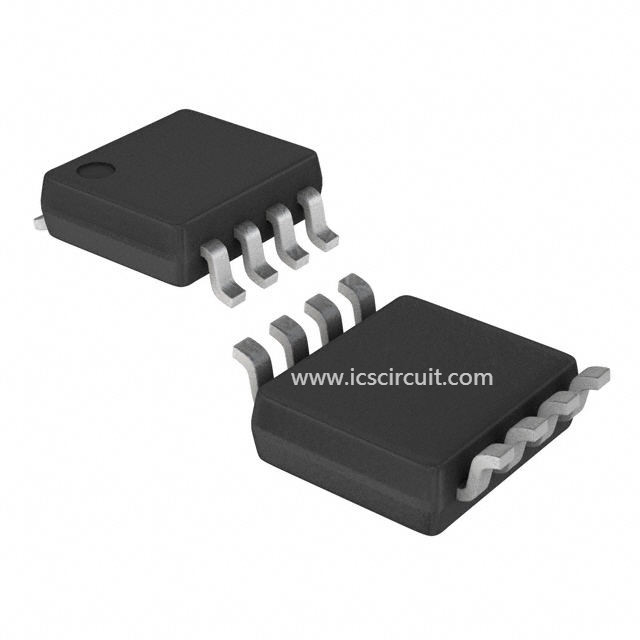

Mini original automotivo do SI TPS560200QDGKRQ1 de IC C4B H2 do motorista do diodo emissor de luz

Características para o TPS560200-Q1

• AEC-Q100 qualificou para aplicações automotivos
  • Variação da temperatura: Categoria 1 -40°C a 125°C
  • HBM ESDClassification: H2
  • Classificação de CDM ESD: C4B
• MOSFETs monolíticos integrados do Alto-lado 0.95-Ω e do Baixo-lado 0.33-Ω
• corrente de saída 500-mA contínua
• Escala da tensão da saída: 0,8 V a 6,5 V
• referência da tensão 0.8-V com precisão de ±1.3% sobre a temperatura
• Auto-faixa clara Eco-mode™ avançado para a eficiência elevada em cargas claras
• O modo de D-CAP2™ permite respostas transientes rápidas
• Nenhuma compensação externo necessária
• frequência 600-kHz de comutação
• começo 2-ms macio interno
• Partida segura em Prebiased VOUT
• Parada programada térmica
• – 40°C à variação da temperatura de funcionamento da junção 125°C
• Disponível 8 no pacote do pino MSOP

Descrição para o TPS560200-Q1

O TPS560200-Q1 é um 17-V, 500-mA, baixo-Q.I., conversor monolítico síncrono do fanfarrão do modo do adaptiveon-tempo D-CAP2 com os MOSFETs integrados no pacote de easy-to-use8-pin MSOP.

O TPS560200-Q1 deixa desenhistas de sistema terminar reguladores do ônibus do poder do fim-equipamento do suiteof os vários com uma contagem componente eficaz na redução de custos, baixa e uma solução atual lowstandby. O laço de controle principal para o dispositivo usa os thatprovides do controle do modo D-CAP2 uma resposta transiente rápida sem componentes externos da compensação. O adaptável -timecontrol na transição sem emenda dos apoios entre o modo de PWM em condições de carga mais altas e a operação do advancedEco-modo em cargas claras.

O TPS560200-Q1 igualmente tem thatenables proprietários de um circuito o dispositivo a adotar a ambos os baixos capacitores equivalentes da saída da resistência de série (ESR), suchas POSCAP ou SP-CAP, e aos ultra-baixos capacitores cerâmicos do ESR. O dispositivo opera-se de 4.5-V à entrada 17-VVIN. A tensão da saída pode ser programada entre 0,8 V e 6,5 V. O dispositivo igualmente caracteriza o tempo afixed do macio-início de 2 Senhoras. O dispositivo está disponível 8 no pacote do pino MSOP.
