Saída 40A do circuito integrado 5.5V do motorista do diodo emissor de luz do SI do diodo emissor de luz TPS549D22RVFT

Características para o TPS549D22

• Escala de tensão entrada (picovoltEM): 1,5 V a 16 V
• Tensão diagonal entrada (VEscala do DD): 4,5 V a 22 V
• Escala da tensão da saída: 0,6 V a 5,5 V
• Integrado, 2,9 1,2 do poder do mΩ MOSFETs do mΩ e com corrente de saída 40-A contínua
• A tensão provê 0,6 V a 1,2 V nas etapas 50-mV usando o Pin de VSEL
• ±0.5%, 0.9-VEscala da tolerância da referência: – 40°C à temperatura de junção de +125°C
• Amplificador remoto diferencial verdadeiro do sentido
• Laço de controle de D-CAP3™
• Controle adaptável do tempo ligado com 8 PMBusFrequência do TM: 315 quilohertz, 425 quilohertz, 550 quilohertz, 650 quilohertz, 825 quilohertz, 900 quilohertz, 1,025 megahertz, 1,125 megahertz
• Limite atual compensado e programável da temperatura com RBraçadeira de ILIM e de OC
• Escolha do soluço ou da trava-Fora OVP ou UVP
• Ajuste externo de VDD UVLO pelo EN da precisão
• Apoio da partida de Prebias
• Eco-mode™ e FCCM selecionáveis
• Série completa da proteção da falha e do PGOOD
• VOUT_COMMAND e VOUT_MARGIN padrão (alto e baixo)
• Pin-prendendo com correias e - - na programação da mosca
• Falha o relatório e a advertência
• MNV alternativa para comandos selecionados
• 1-MHz PMBus com CPE e SMB_ALRT#

Descrição para o TPS549D22

O dispositivo TPS549D22 é um único conversor compacto do fanfarrão com adaptiveon-tempo, controle do modo D-CAP3. É projetado para a precisão alta, a eficiência elevada, o transientresponse rápido, a acessibilidade, a baixa contagem componente externo e sistemas de energia espaço-conscientes.

Este dispositivo caracteriza o sentido diferencial completo, o SI integrou FETs com uma alto-sideon-resistência do mΩ 2,9 e de um mΩ da em-resistência of1.2 do baixo-lado. O dispositivo igualmente caracteriza 0,5% exato, referencewith 0.9-V uma variação da temperatura ambiental entre – 40°C e as características competitivas de +125°C. incluem: contagem componente do lowexternal mesmo, regulamento da carga e linha exata regulamento, auto-faixa clara ou operação de FCCMmode, e controle interno do macio-início.

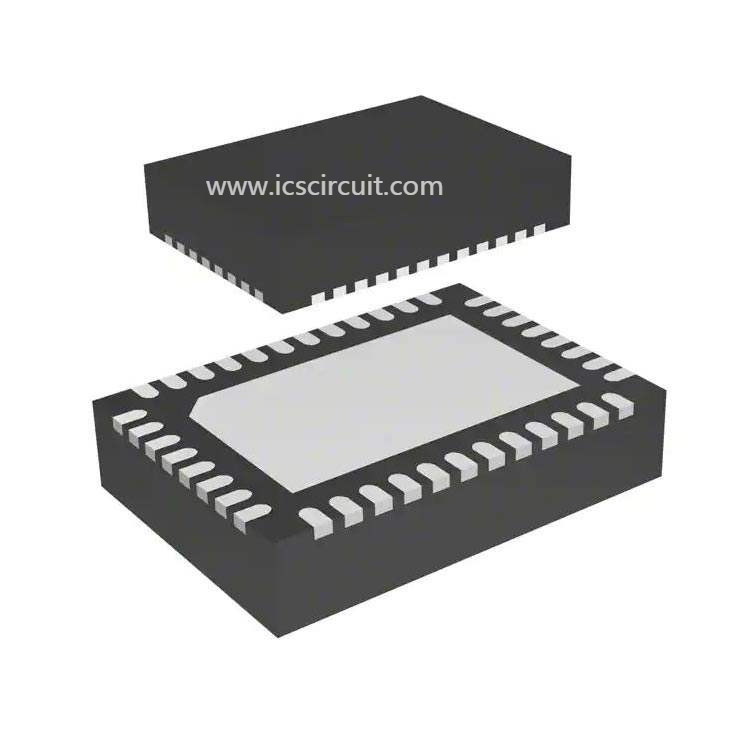

O dispositivo TPS549D22 está disponível em 7 milímetros de × 5 milímetros, pino 40, pacote de LQFN-CLIP (RVF) (RoHs isento).
