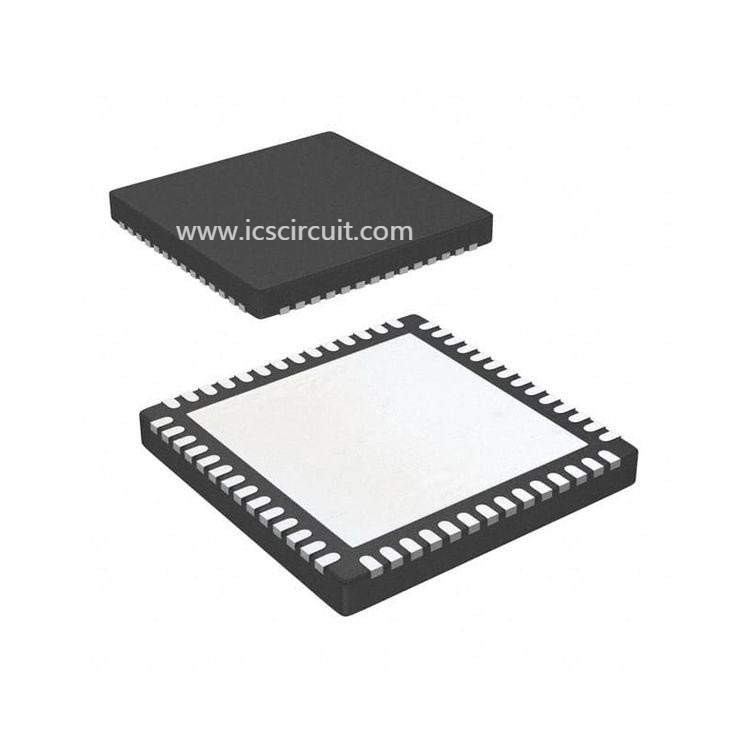

A exposição de Epistar conduziu o motorista claro Circuit que 3V entrou o SI TLC5954RTQT

Características para o TLC5954

• 48 canais de saída Constante-atuais do dissipador com controle de ligar/desligar
• Capacidade atual:
  • 34,9 miliampères para 32 canais
  • 24,4 miliampères 16Channels
• Nenhum resistor externo para o ajuste atual
• Controle atual máximo (MC): 3 bocados (8 etapas)
• Controle de brilho global (porque) para cada grupo da cor: 7 bocados (128 etapas), três grupos
• Tensão da Poder-fonte do diodo emissor de luz: Até 10 V
• VCC = 3,0 V a 3,6 V
• Precisão Constante-atual:
  • Canal-à-canal = ±1% (tipo), ±3% (máximos)
  • Dispositivo-à-dispositivo = ±2% (tipo), ±4% (máximos)
• Taxa de transferência de dados: 30 megahertz
• Duração VAZIA do pulso: 40 ns (minuto)
• Detecção aberta do diodo emissor de luz (LOD)
• Detecção curto do diodo emissor de luz

• Modo de economia de energia (PSM): 7-µA consumo, recuperação de alta velocidade
• O fechamento do Undervoltage ajusta dados do defeito
• A comutação atrasada minimiza o Inrush atual
• Temperatura de funcionamento: – 40°C a +85°C

Descrição para o TLC5954

O TLC5954 é 48 um canal, motorista constante-atual do diodo emissor de luz do dissipador. Cada canal pode ser girado de ligar/desligar redigindo dados a um registro interno. Os canais de saída (OUTX) são agrupados em três grupos de 16 canais. Cada grupo de canal (R, G, e B) têm uma função global do controle de brilho de 128 etapas (porque). O valor atual máximo de todos os 48 canais pode ser ajustado com uma função atual máxima do controle de 8 etapas (MC). O dispositivo tem duas bandeiras de erro: Detecção aberta do diodo emissor de luz (LOD) e detecção curto do diodo emissor de luz. As bandeiras de erro podem ser lidas através de um porto da relação de série. O dispositivo igualmente tem um modo de economia de energia que ajuste o consumo atual total ao µA 7 (tipo) quando todas as saídas estão.
