circuito integrado de IC Bipolar E-L6219DS013TR do motorista do motor 750ma deslizante

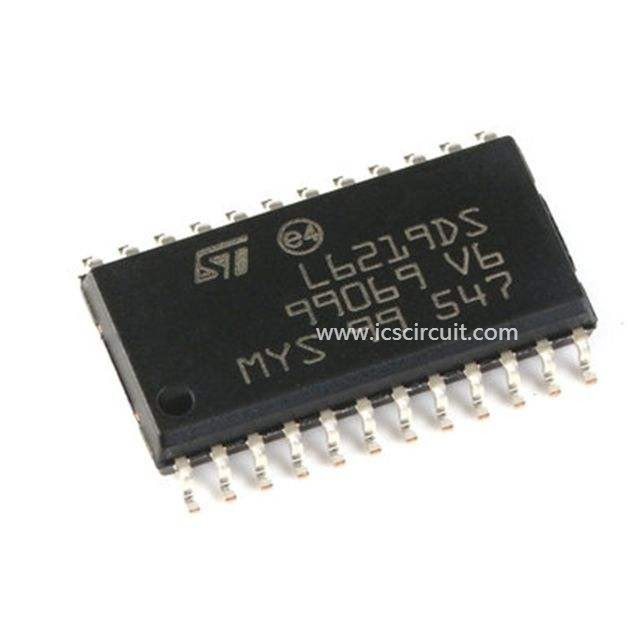

Microplaqueta bipolar deslizante de IC do motorista do motor de L6219DS013TR no pacote SOIC24

Características
Capaz de conduzir ambos os enrolamentos do motor deslizante bipolar
Corrente de saída até 750 miliampères cada enrolamento
Escala larga da tensão: 10 V a 46 V
Metade-etapa, completo-etapa e modo microstepping
Diodos incorporados da proteção
Controle atual interno de PWM
Baixa tensão de saturação da saída
Projetado para tensão de fonte instabilizada do motor
Parada programada térmica interna

Descrição
O L6219 é os circuitos integrados monolíticos bipolares pretendidos controlar e conduzir ambos enrolamento de um motor deslizante bipolar ou controla bidirecional dois motores da C.C. Os L6219 com alguns componentes externos formam um controlo total e um circuito de movimentação para LS-TTL ou sistema controlado do motor deslizante do microprocessador. A fase do poder é uma ponte completa dupla capaz de sustentar 46V e de incluir quatro diodos para a recirculação atual.
Uma proteção transversal da condução é fornecida para evitar a condução transversal simultânea durante a comutação do sentido atual. Uma pulso-largura-modulação interna (PWM) controla a corrente de saída a 750 miliampères com a partida máxima atual até 1 vasta gama do A. de controle atual de 750 miliampères (cada ponte) é permitida por meio de duas entradas da lógica e de uma referência externo da tensão. Uma entrada da fase a cada ponte determina o sentido atual da carga. Uns circuitos da proteção térmica desabilitam as saídas se a temperatura da microplaqueta excede limites de funcionamento seguros.

Fabricante	STMicroelectronics
Série	-
Empacotamento	Fita & carretel (TR)
Estado da parte	Ativo
Tipo do motor - deslizante	Bipolar
Tipo do motor - C.A., C.C.	C.C. escovada
Função	Motorista - fase integrado inteiramente, do controle e do poder
Configuração de saída	Meia ponte (4)
Relação	Paralelo
Tecnologia	-
Definição da etapa	1, 1/2
Aplicações	Uso geral
Atual - saída	750mA
Tensão - fonte	4,75 V ~ 5,25 V
Tensão - carga	10 V ~ 46 V
Temperatura de funcionamento	-20°C ~ 150°C (TJ)
Montando o tipo	Montagem de superfície
Pacote/caso	24-SOIC (0,295", largura de 7.50mm)
Pacote do dispositivo do fornecedor	24-SO
