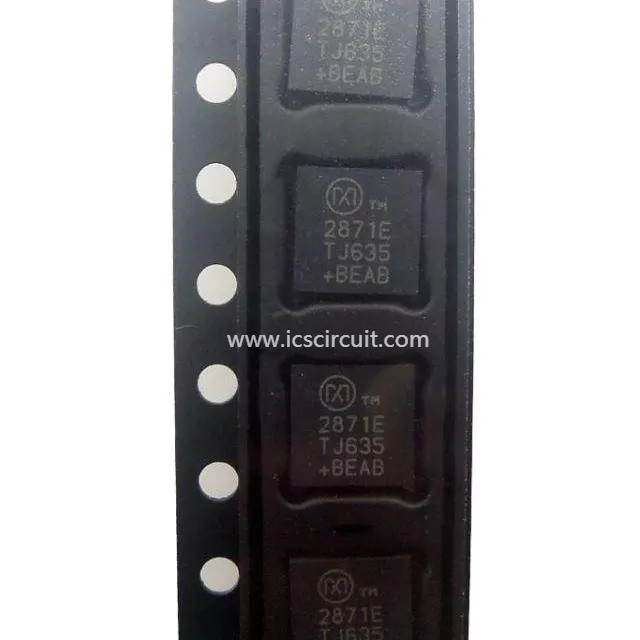

Pll baseou o sintetizador IC Chip MAX 2871ETJ+ da frequência com Vcos integrado

O ponto baixo de MAX2871ETJ+ normalizou o ruído Inband da fase do SINTETIZADOR IC de -230dBc/Hz

Descrição geral

O MAX2871 é um laço fase-fechado ultra-wideband (PLL) com os osciladores integrados do controle da tensão (VCOs) capazes do funcionamento no inteiro-n e em modos fracionários-n. Quando combinado com um oscilador da referência externo e um filtro de laço, o MAX2871 é um sintetizador de capacidade elevada da frequência capaz de sintetizar frequências de 23.5MHz a 6.0GHz ao manter o ruído superior da fase e o desempenho especulativo. A escala de frequência ultra-larga é conseguida com a ajuda de VCOs integrado múltiplo que cobrem 3000MHz a 6000MHz, e de divisores da saída que variam de 1 a 128. O dispositivo igualmente fornece os motoristas duplos da saída diferencial, que podem independentemente ser programados entregar -1dBm ao diferencial de +8dBm potência de saída. Ambas as saídas podem ser abafadas pelo software ou pelo controle de hardware. O MAX2871 é controlado por uma relação de série de 3 fios e é compatível com lógica de controle 1.8V. O dispositivo está disponível pacote do pino em uns TQFN sem chumbo, RoHS-complacente, 5mm x 5mm, 32, e opera-se sobre um -40°C prolongado à variação da temperatura de +85°C. O MAX2871 tem uma característica melhorada ajustada e para melhorar o ruído total da fase e é inteiramente pino e software compatíveis com o MAX2870.

Fabricante	Maxim Integrated
Série	-
Empacotamento	Tubo
Estado da parte	Ativo
Função	Fracionário, Synthesizer/VCO do inteiro-n
Frequência	23.5MHz ~ 6GHz
Tipo do RF	Uso geral
Atributos secundários	-
Pacote/caso	32-WFQFN expôs a almofada
Pacote do dispositivo do fornecedor	32-TQFN (5x5)
