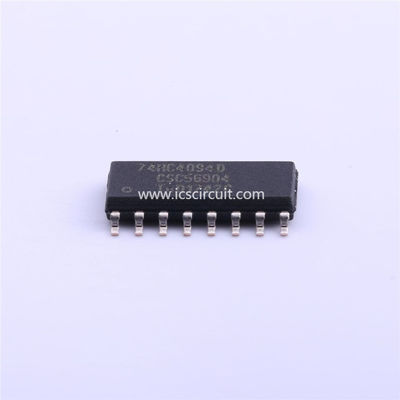

O registro IC do ônibus da fase de IC Chip 8 do controlador do CMOS lasca 74HC4094D 653

74HC4094D, 653 microplaqueta de IC do registro do ônibus da deslocamento-e-loja de 8 fases

DESCRIÇÃO GERAL

Os 74HC/HCT4094 são dispositivos de alta velocidade do CMOS da Si-porta e são pino compatível com a “4094" da série “4000B”. São especificados em conformidade com no. padrão 7A de JEDEC. Os 74HC/HCT4094 são 8 registros de deslocamento de série da fase que têm uma trava do armazenamento associada com cada fase para dados do efeito estroboscópico da entrada de série (d) ao paralelo protegida 3 saídas do estado (QP0 a QP7). As saídas paralelas podem ser conectadas diretamente às linhas de ônibus comuns. Os dados são deslocados nas transições positivo-indo do pulso de disparo (PC). Os dados em cada fase do registro de deslocamento estão transferidos ao registro de armazenamento quando a entrada do estroboscópio (ESTREPTOCOCO) é ALTA. Os dados no registro de armazenamento parecem nas saídas sempre que a saída permite o sinal da entrada (OE) é ALTA. Duas saídas de série (QS1 e QS2) estão disponíveis para conectar um número de “4094" dispositivos. Os dados estão disponíveis em QS1 nas bordas de pulso de disparo positivo-indo para permitir a operação de alta velocidade nos sistemas conectados em que o tempo de elevação do pulso de disparo é rápido. A mesma informação de série está disponível em QS2 na borda de pulso de disparo negativo-indo seguinte e é conectando “4094" dispositivos quando o tempo de elevação do pulso de disparo é lento.

APLICAÇÕES

• conversão de dados De série-à-paralela

• Registro guardando de controle remoto
