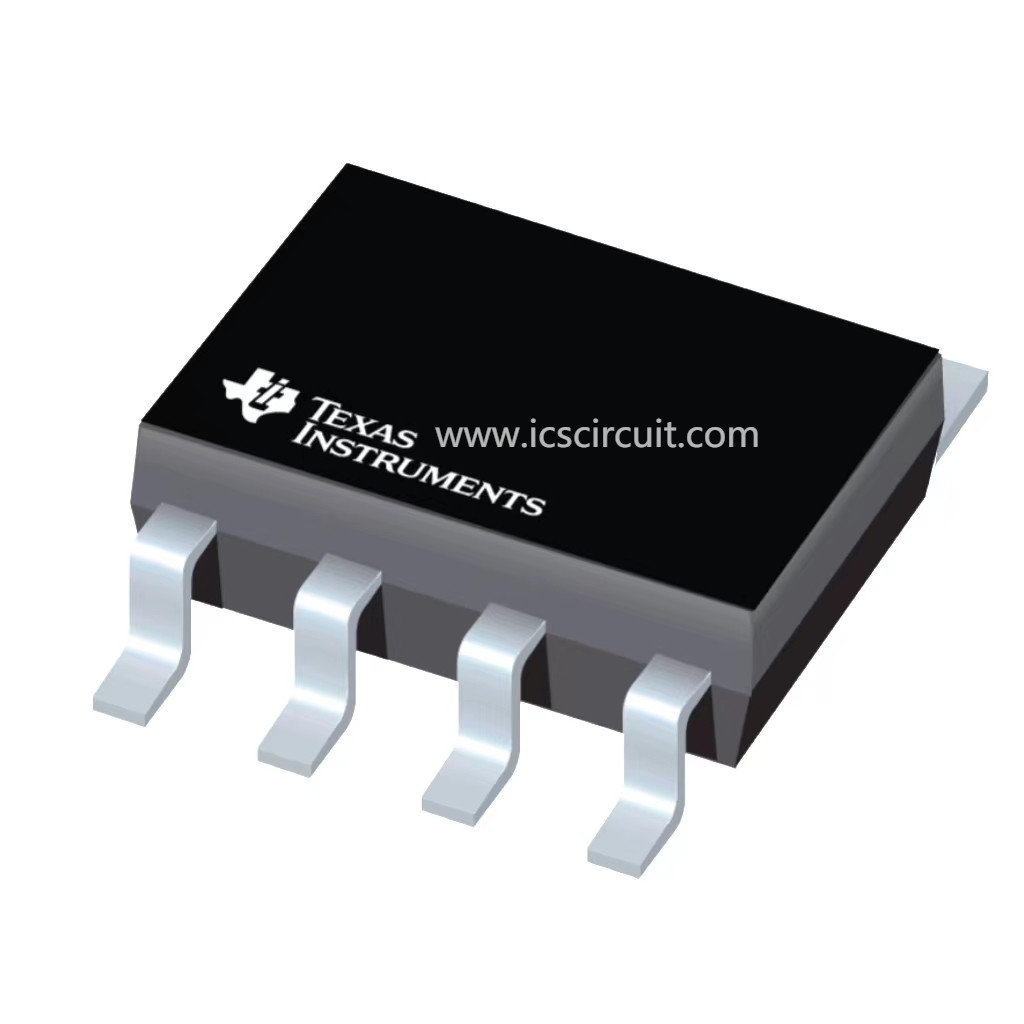

SN65HVDA100QDRQ1 circuito integrado Chip LIN Physical Interface

O dispositivo SN65HVDA100-Q1 é uma relação física local da rede da interconexão (LIN), que integre o transceptor de série com excitação e características de proteção. O ônibus de LIN é um ônibus bidirecional do único-fio usado tipicamente para redes de baixa velocidade do em-veículo usando taxas de dados de 2,4 kbps a 20 kbps. O córrego de dados da saída do protocolo de LIN em TXD é convertido pelo SN65HVDA100-Q1 no sinal do ônibus de LIN através de um motorista onda-dando forma atual-limitado como esboçado por LIN Physical Layer Specification e pelo ISO 17987. O receptor converte o córrego de dados do ônibus e das saídas de LIN o córrego de dados com RXD. O ônibus de LIN tem dois estados: estado dominante (tensão perto da terra) e estado recessivo (tensão perto da bateria). No estado recessivo, o ônibus de LIN é puxado altamente pelo resistor pullup interno (kΩ 30) e o diodo da série, tão nenhuns componentes pullup externos é exigido para aplicações do que responde. As aplicações do comandante exigem um resistor pullup externo (1 kΩ) mais um diodo da série pela especificação de LIN.
