Baixa potência abaixadora C.C.-C.C. Conversor da eficiência elevada de TPS62007DGS

Detalhe rápido:

CONVERSOR ABAIXADOR DE GRANDE EFICACIA DA BAIXA POTÊNCIA DC-DC

Descrição:

Os dispositivos de TPS6200x são uma família dos conversores C.C.-C.C. abaixadores síncronos de baixo nível de ruído que são seridos idealmente para os sistemas postos de uma bateria de 1 células do Li-íon ou de uns 2 - a NiCd de 3 células, NiMH, ou pilha alcalina. O TPS6200x opera-se tipicamente para baixo a uma tensão de entrada de 1,8 V, com uma tensão de entrada mínima especificada de 2 V.

Aplicações:

Conversor abaixador síncrono de grande eficacia com eficiência maior de 95%

2 V a 5,5 V que operam a escala de tensão entrada

Escala ajustável da tensão da saída de 0,8 V a VI

Opções fixas da tensão da saída disponíveis em 0,9 V, em 1 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,5 V, e 3,3 V

Synchronizable ao sinal de pulso de disparo externo até 1 megahertz

Corrente de saída de até 600 miliampère

Limite atual Pin-programável

Eficiência elevada sobre uma escala atual da carga larga no modo de economia de energia

Ciclo de dever máximo de 100% para a mais baixa saída

Interruptor de baixo nível de ruído de Antiringing da operação e de operação de PFM/PWM modo

Softstart interno

atual 50-µA quieto (TIPO)

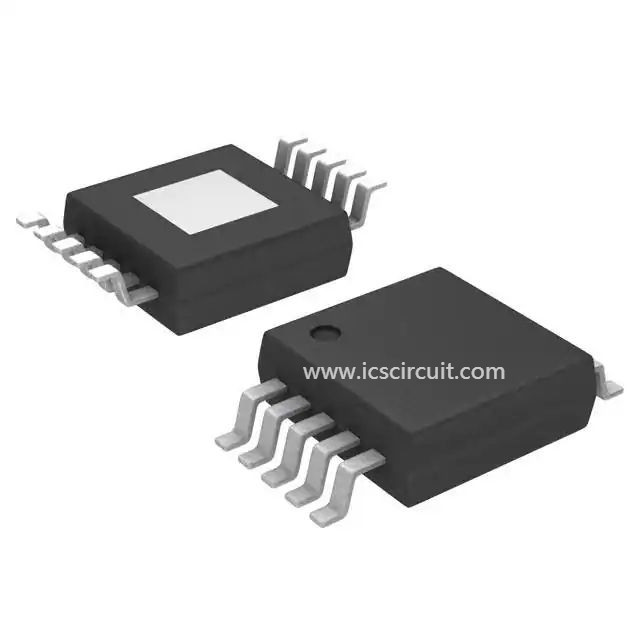

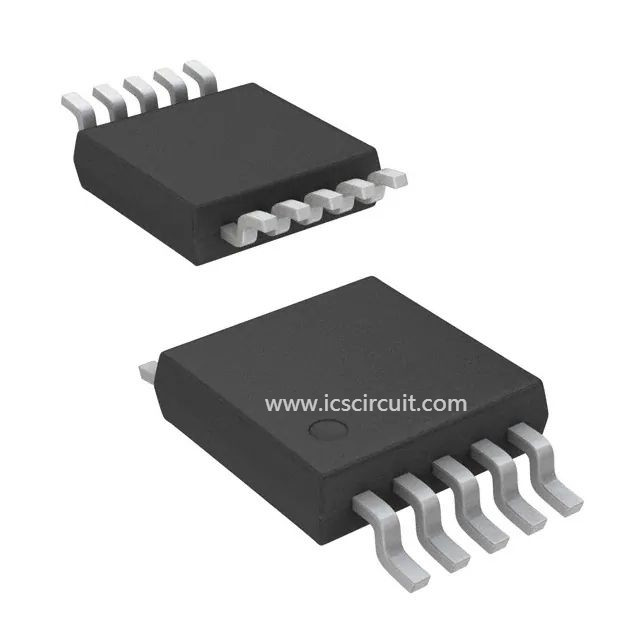

Disponível no pacote do esboço de 10-Pin Microsmall (MSOP)

Módulo da avaliação disponível

Disponível em um Ultra-pequeno, pacote de 12-Pin NanoStar (Microplaqueta-escala da bolacha)

Especificações:
