Interruptor de alimentação da relação paralela do entalhe de TPS2212IDB único para entalhes da placa PC

Detalhe rápido:

SINGLE-SLOT, INTERRUPTOR DE ALIMENTAÇÃO DA RELAÇÃO PARALELA PARA ENTALHES DA PLACA PC DA BAIXA POTÊNCIA

Descrição:

O interruptor da poder-relação da placa PC TPS2212 fornece uma solução integrada da poder-gestão para uma única placa PC da baixa potência. Todos os MOSFETs discretos do poder, uma seção da lógica, a limitação atual, e a proteção térmica para o controle da placa PC são combinados em um único circuito integrado, usando o processo de Texas Instruments LinBiCMOS. O circuito permite a distribuição do poder do cartão 3.3-V, 5-V, e/ou 12-V, e é compatível com muitos controladores de PCMCIA. A característica delimitação elimina a necessidade para fusíveis, que reduz a contagem componente e melhora a confiança. o relatório do Atual-limite pode ajudar o usuário a isolar uma falha do sistema à placa PC.

O TPS2212 caracteriza um modo 3.3-V de baixa voltagem que permita 3.3-V que comuta sem a necessidade para 5 V. Polarização que o poder pode ser derivado as entradas de 3.3-V ou de 5-V. Isto facilita projetos de sistema da baixa potência tais como o modo de sono e o modo do biper, onde somente 3,3 V estão disponíveis.

O equipamento da extremidade para o TPS2212 inclui laptop, computadores de secretária, assistentes digitais pessoais (PDAs), câmaras digitais, e varredores código de barras. Este dispositivo é bem - serido para aquelas aplicações que precisam de limitar o poder fornecido à placa PC devido às limitações da fonte de alimentação. Em muitas aplicações, tais como computadores da palma, o sistema não pode atribuir mais de 200 miliampères da corrente a um entalhe da placa PC. Para estas aplicações de um mais baixo poder, o TPS2212 fornece o mesmo nível avançado de proteção como o TPS2211 prevê aplicações de um poder mais alto

Aplicações:

VCC inteiramente integrado e interruptor de Vpp para a relação do  da placa PC do Único-entalhe da baixa potência

Baixo RDS (sobre) (160-mΩ VCC comuta)

Baixo limite atual, tipo de 450 miliampère (VCC)

modo 3.3-V de baixa voltagem

a fonte 12-V pode ser deficiente exceto durante a programação 12-V instantânea

Procurar um caminho mais curto e proteção térmica

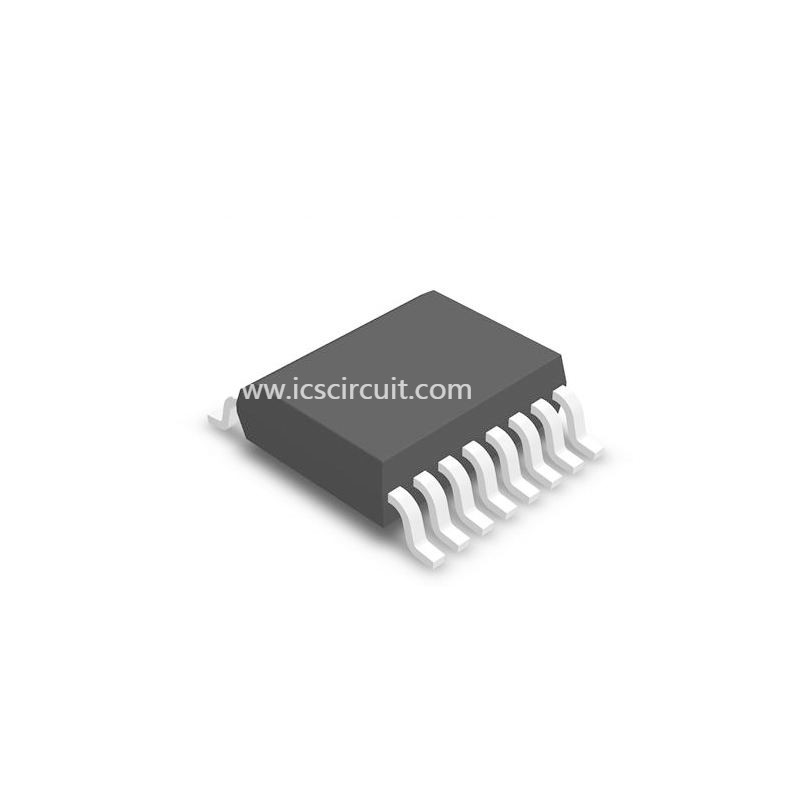

Espaço-economia 16-Pin SSOP (DB)

Compatível com os cartões de PC 3.3-V, 5-V, e 12-V

Ruptura-Antes-faça o interruptor

As aplicações típicas incluem: Soquetes da placa PC de PCMCIA em PDAs, em PBXs, em varredores de código de barras, no flash compacto e nos smart card

Especificações:
