MC33063AQDRQ1 - TEXAS INSTRUMENTS - 1.5-A REGULADOR de INTERRUPTOR do PICO BOOST/BUCK/INVERTING
| Luz alta: |
motorista conduzido CI da matriz,motorista conduzido autônomo CI |
||
|---|---|---|---|
Detalhe rápido:
1.5-A REGULADOR de INTERRUPTOR do PICO BOOST/BUCK/INVERTING
Descrição:
O MC33063A é IC fácil de usar que contém todos os circuitos preliminares necessários construindo os conversores C.C.-C.C. simples. O dispositivo consiste primeiramente em uma referência temperatura-compensada interna, em um comparador, em um oscilador, em um controlador de PWM com limitação atual ativa, em um motorista, e em um interruptor de saída alto-atual. Assim, o dispositivo exige componentes externos mínimos construir conversores no impulso, no fanfarrão, e em inverter topologias.
O MC33063A é caracterizado para a operação – de 40°C a 125°C.
Aplicações:
• Qualificado para aplicações automotivos
• Escala de tensão entrada larga… 3 V a 40 V
• Corrente a rendimento elevado… até 1,5 A do interruptor
• Tensão ajustável da saída
• Frequência do oscilador… até 100 quilohertz
• Referência interna… 2% da precisão
• Procurar um caminho mais curto a limitação atual
• Baixa corrente à espera
Especificações:
| Folha de dados | MC33063A-Q1 |
| Fotos do produto | 8-SOIC |
| Pacote padrão | 2.500 |
| Categoria | Circuitos integrados (CI) |
| Família | PMIC - Reguladores de tensão - reguladores de interruptor da C.C. da C.C. |
| Série | - |

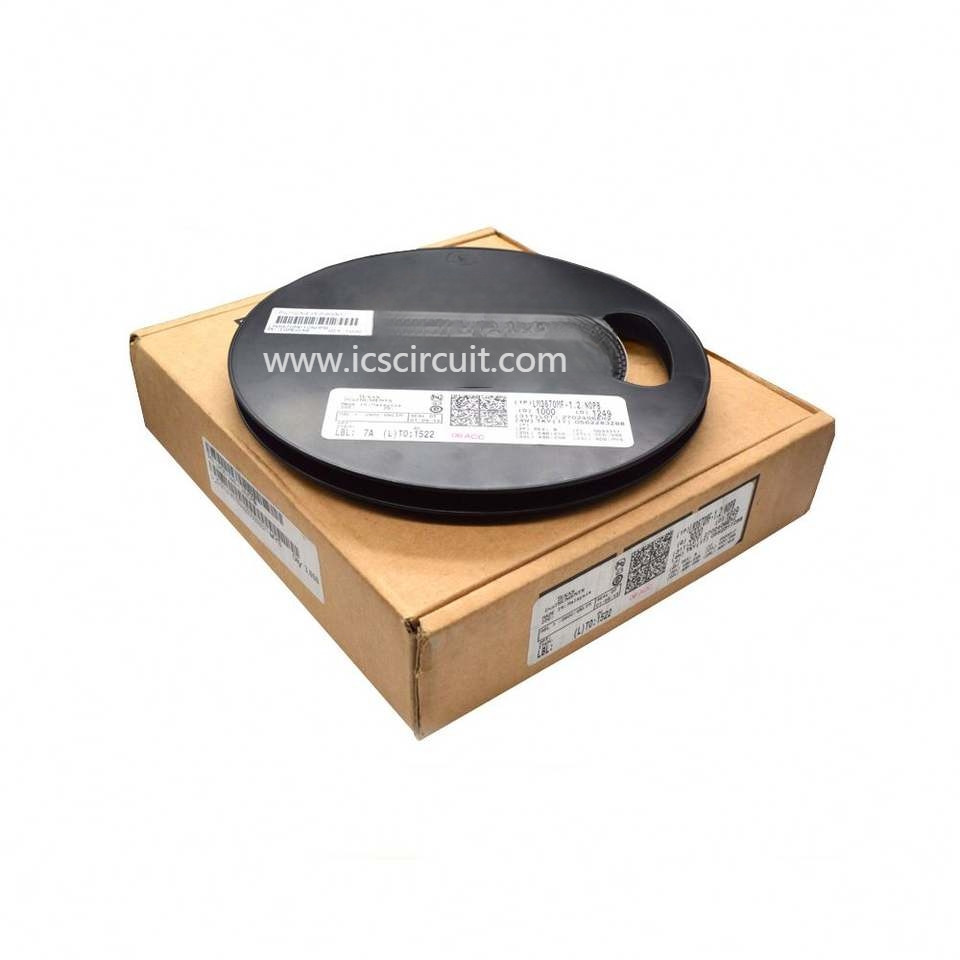

| Empacotamento | Fita & carretel (TR) |
| Tipo | Abaixador (fanfarrão), elevador (impulso), invertendo |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - saída | 1,25 V ~ 40 V |
| Tensão - entrada | 3 V ~ 40 V |
| Tipo de PWM | - |
| Frequência - interruptor | 100kHz |
| Atual - saída | 1.5A |
| Retificador síncrono | Não |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-SOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 8-SOIC |
| Página do catálogo | 888 (PDF CN081) |
| Outros nomes | 296-18690-2 |
