LM4050AIM3-2.5 - TEXAS INSTRUMENTS - REFERÊNCIA DA TENSÃO DA DERIVAÇÃO DO MICROPOWER DA PRECISÃO
| Luz alta: | circuito conduzido poder do motorista,motorista conduzido CI da matriz | ||
|---|---|---|---|
Detalhe rápido:
Referência da tensão da derivação do Micropower da precisão
Descrição:
O ideal para aplicações críticas do espaço, a referência de tensão de precisão LM4050 está disponível (3 milímetros x1.3 milímetro) no pacote secundário-diminuto da superfície-montagem SOT-23. O projeto de LM4050 elimina a necessidade para um capacitor de estabilização externo ao assegurar a estabilidade com toda a carga capacitiva, assim fazendo o LM4050 fácil de usar. Promova a diminuição do esforço do projeto é a disponibilidade de diversas tensões de divisão reversas fixas: 2.048V, 2.500V, 4.096V, 5.000V, 8.192V, e 10.000V. Os aumentos atuais mínimos do funcionamento do µA 60 para o LM4050-2.0 ao µA 100 para o LM4050-10.0. Todas as versões têm uma corrente de funcionamento máxima de 15 miliampères.
O LM4050 utiliza o fusível e zener-zap a guarnição reversa da tensão de divisão durante o tipo da bolacha para assegurar-se de que as peças principais tenham uma precisão de melhor de ±0.1% (uma categoria) em 25˚C.
Correção da curvatura da tração da temperatura da referência de Bandgap e baixa impedância dinâmica para assegurar a precisão reversa estável da tensão de divisão sobre uma vasta gama de temperaturas e de correntes de funcionamento.
Todas as categorias e opções da tensão do LM4050 estão disponíveis em uma variação da temperatura industrial (−40˚C e +85˚C) e uma variação da temperatura prolongada (−40˚C e +125˚C).
Aplicações:
pacotes pequenos de n: SOT-23
capacitor da saída de n nenhum exigiu
n tolera cargas capacitivas
n fixou tensões de divisão reversas de 2.048V, 2.500V,
4.096V, 5.000V, 8.192V, e 10.000V
Especificações:
| Folha de dados | LM4050 |

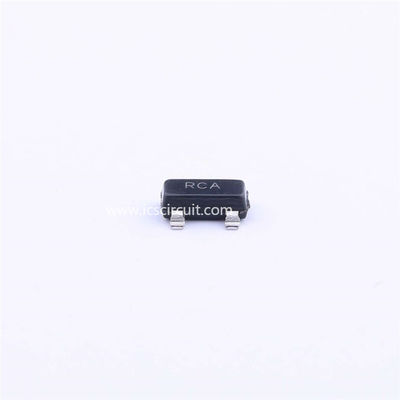

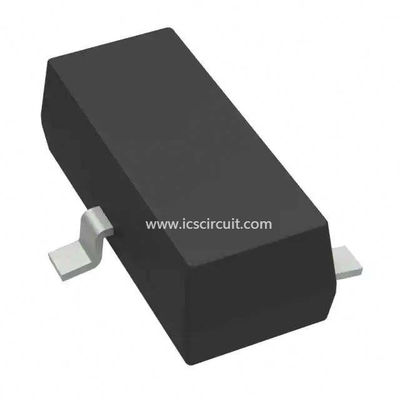

| Fotos do produto | SOT-23 |
| Módulos de treinamento do produto | Selecionando referências da tensão |
| Projeto/especificação do PCN | Ligação 14/May/2013 do fio do Cu |
| Pacote padrão | 1 |
| Categoria | Circuitos integrados (CI) |
| Família | PMIC - Referência da tensão |
| Série | - |
| Empacotamento | Corte a fita (os CT) |
| Tipo da referência | Derivação, precisão |
| Tensão - saída | 2.5V |
| Tolerância | ±0.1% |
| Coeficiente de temperatura | 50ppm/°C |
| Tensão - entrada | - |
| Número de canais | 1 |
| Atual - cátodo | 60µA |
| Atual - quieto | - |
| Atual - saída | 15mA |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | TO-236-3, SC-59, SOT-23-3 |
| Pacote do dispositivo do fornecedor | SOT-23-3 |
| Outros nomes | LM4050AIM3-2.5CT |
