LM2717MT/NOPB - SEMICONDUTOR NACIONAL - CONVERSOR ABAIXADOR DUPLO DE DC/DC
| Luz alta: | motorista conduzido CI da matriz,motorista conduzido autônomo CI | ||
|---|---|---|---|
Detalhe rápido:
Conversor abaixador duplo de DC/DC
Descrição:
O LM2717 é composto de dois conversores (abaixadores) do fanfarrão de PWM DC/DC. O primeiro conversor é usado para gerar uma tensão fixa da saída de 3.3V. O segundo conversor é usado para gerar uma tensão ajustável da saída. Ambos os conversores caracterizam baixos interruptores internos de RDSON (0.16Ω) para a eficiência máxima. A frequência de funcionamento pode ser ajustada em qualquer lugar entre 300kHz e 600kHz permitindo o uso de componentes externos pequenos. Os pinos externos do macio-início para cada um permitem o usuário de costurar os tempos do macio-início a uma aplicação específica.
Cada conversor pode igualmente ser interrompido independentemente com seu próprio pino da parada programada. O LM2717 está disponível em um pacote da ligação TSSOP do perfil baixo 24 assegurando a um perfil baixo a solução total.
Aplicações:
n fixou o conversor com um 2.2A, 0.16Ω do fanfarrão da saída 3.3V, interruptor interno
conversor ajustável com um 3.2A, 0.16Ω do fanfarrão de n, interruptor interno
escala de tensão de entrada de funcionamento de n de 4V a 20V
n entrou a proteção do undervoltage
n 300kHz à frequência de funcionamento ajustável do pino 600kHz
n sobre a proteção da temperatura
pacote pequeno de n 24-Lead TSSOP
Especificações:
| Folha de dados | LM2717 |

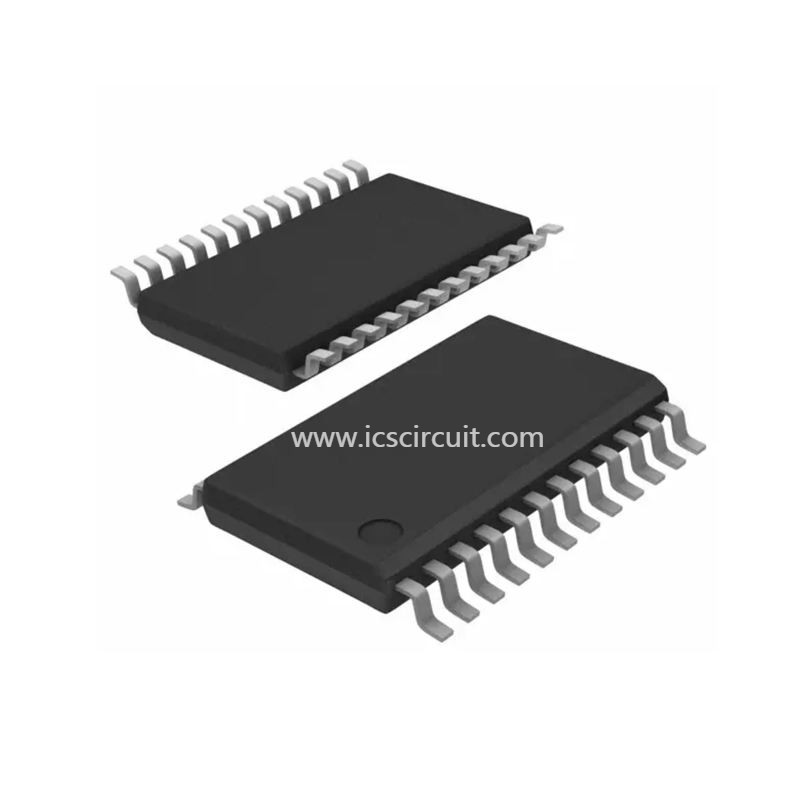

| Fotos do produto | 24-TSSOP, SOT355-1 |
| Recursos do projeto | Crie seu projeto do poder agora com o desenhista do WEBENCH® do TI |
| Pacote padrão | 61 |
| Categoria | Circuitos integrados (CI) |
| Família | PMIC - Reguladores de tensão - reguladores de interruptor da C.C. da C.C. |
| Série | - |
| Empacotamento | Tubo |
| Tipo | Abaixador (fanfarrão) |
| Tipo da saída | Ajustável |
| Número de saídas | 2 |
| Tensão - saída | Ajuste a 1.258V |
| Tensão - entrada | 4 V ~ 20 V |
| Tipo de PWM | Modo atual |
| Frequência - interruptor | 300kHz ~ 600kHz |
| Atual - saída | 2.2A, 3.2A |
| Retificador síncrono | Não |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 24-TSSOP (0,173", largura de 4.40mm) |
| Pacote do dispositivo do fornecedor | 24-TSSOP |
| Página do catálogo | 1013 (PDF CN081) |
| Para o uso com | LM2717MT-ADJEV-ND - AVALIAÇÃO LM2717MT-ADJ DA PLACA |
| Outros nomes | *LM2717MT/NOPB *LM2717MTNOPB LM2717MTNOPB LM2717MTNOPB-ND |
