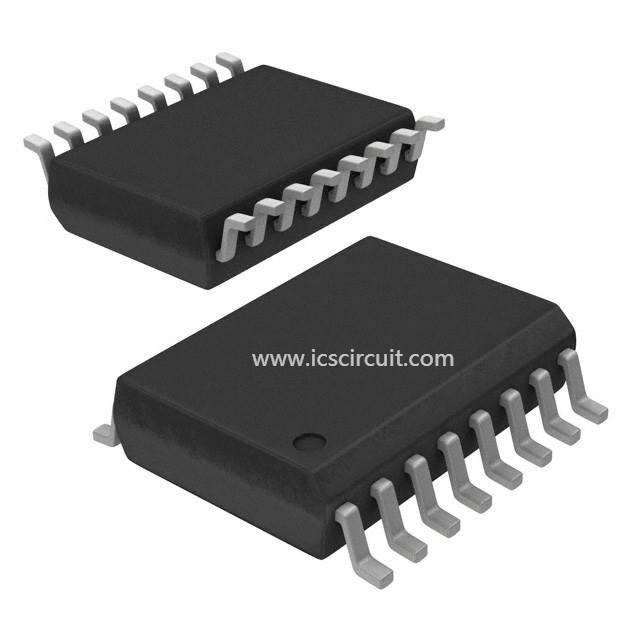

Motorista atual de duplo canal IC Led Matrix Offline TLE7241E do solenoide do controle

Detalhe rápido:

Constant Current Control Solenoid Driver de duplo canal

Descrição:

O TLE 7241E é um motorista atual constante de duplo canal do solenoide do controle com os transistor de poder integrados de DMOS. A corrente da carga média pode ser programada a um valor na escala de 0 miliampères a 1000 miliampères (com um 1 resistor externo do sentido de Ω) com 10 bocados da definição. A corrente da carga é controlada usando um esquema de controle hysteretic com um valor programável da histerese. Uma forma de onda triangular da “exaltação” pode ser sobreposta na forma de onda atual de comutação a fim melhorar a função de transferência do solenoide. A amplitude e a frequência da forma de onda da exaltação são programáveis pela relação de SPI. O dispositivo é protegido de dano devido à sobrecarga, à sobretensão e às circunstâncias de temperatura excessiva, e pode diagnosticar e relatar cargas abertas, cargas shorted, e cargas shorted à terra.

Nota: Um diodo deroda externo deve ser fornecido ao usar o TLE 7241E no modo de controle atual constante, se não IC será danificado.

Para a melhor precisão, uma tensão externo da referência de 2,5 V deve ser fornecida no pino da referência. O TLE 7241E igualmente inclui uma tensão interna da referência de 2,5 V, que possa ser selecionada conectando o pino da referência para moer. A seleção da tensão da referência (interna ou externo) pode ser verificada através da relação de SPI.

Aplicações:

•Dois canais totalmente independentes

•Transistor integrados do N-canal DMOS

•Corrente média programável com definição mordida 10 através de SPI

– Escala de Iavg = 0 a 1000 miliampères (típico)

•Exaltação sobreposta programável

– Frequência programável (41 hertz a 1 quilohertz de tipo)

– Tipo programável do mVpp da amplitude (12,5 a 390)

– Tipo programável do mVpp da histerese (40 a 110)

•Relação e controle

– margarida de 16 bits de SPI (relação periférica de série) chainable

– Um único pino do “defeito” para desabilitar ambos os canais e para restaurar os registros programáveis de ambos os canais

– I/O compatível da lógica de 5,0 V e de 3,3 V

– Os índices de todos os registros podem ser verificados através de SPI

– Operação com ou sem a referência externo possível

•Proteção

– Sobrecarga

– Sobretensão

– Temperatura excessiva

•Diagnósticos

– Sobrecarga/solenoide shorted

– Temperatura excessiva

– Carga aberta

– Curto à terra

•Produto verde (RoHS complacente)

•A CEA qualificou
