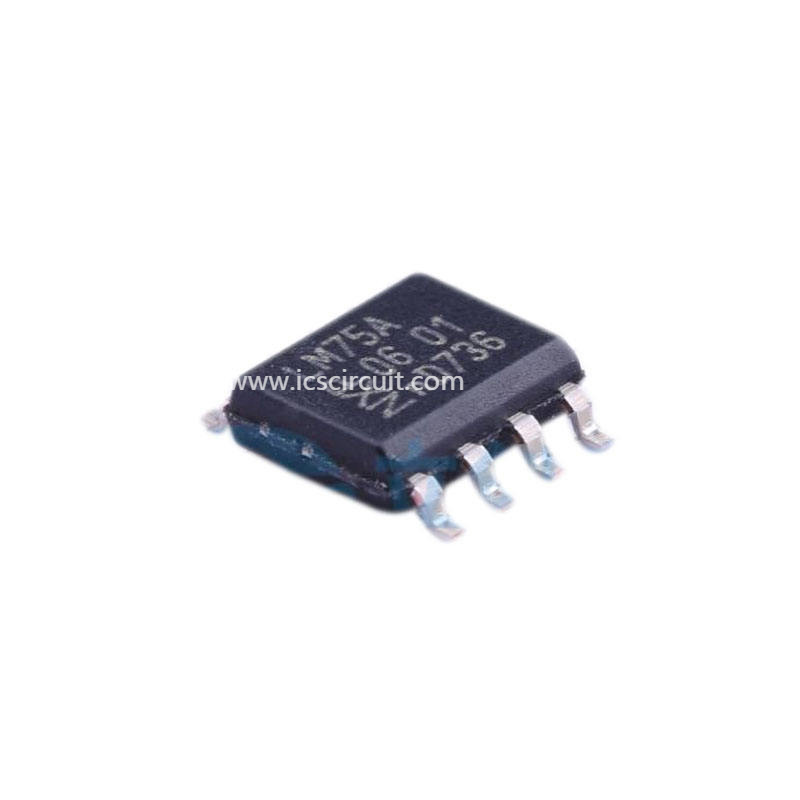

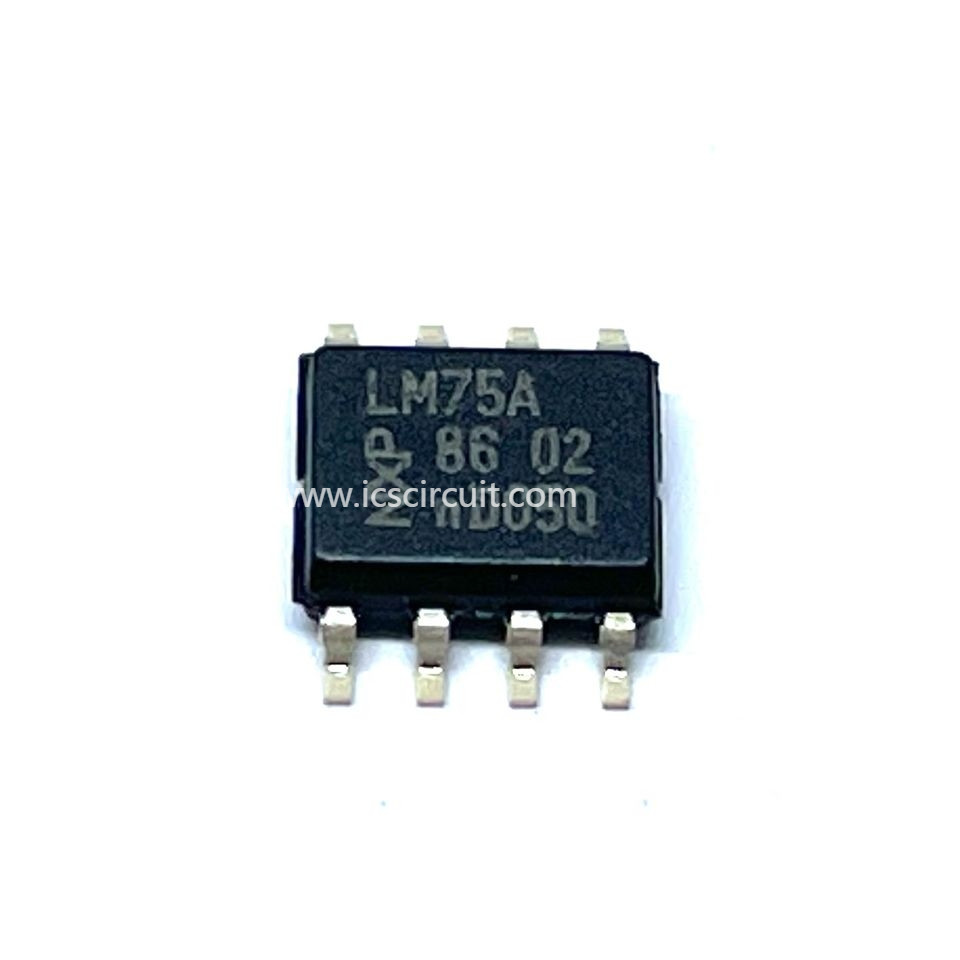

LM75AD - SEMICONDUTORES - SENSOR DE TEMPERATURA DE DIGITAL E CÃO DE GUARDA TÉRMICO
| Luz alta: |
circuito conduzido poder do motorista,motorista conduzido autônomo CI |
||
|---|---|---|---|
Detalhe rápido:
Sensor de temperatura de Digitas e cão de guarda térmico
Descrição:
O LM75A é um conversor temperatura-à-digital usando uma em-microplaqueta
sensor e Sigma-delta de temperatura de faixa-Gap Um--d à conversão
técnica. O dispositivo é igualmente um fornecimento térmico do detector
saída da detecção do sobre-temp. O LM75A contém um número de dados
registros: Registro da configuração (Conf) para armazenar os ajustes do dispositivo
como o modo de operação do dispositivo, modo de operação do ósmio, polaridade do ósmio
e fila da falha do ósmio como descrito na descrição funcional
seção; registro da temperatura (Temp) para armazenar o temp digital
leitura, e registros do grupo-ponto (Tos & Thyst) para armazenar programável
limites da parada programada e da histerese do overtemp, que podem ser comunicados
por um controlador através 2 da relação de série do fio I2C-bus. O dispositivo
igualmente inclui uma saída do aberto-dreno (ósmio) que se torne ativa
quando a temperatura exceder os limites programados. Há
três pinos selecionáveis do endereço da lógica de modo que oito dispositivos possam ser
conectado no mesmo ônibus sem o conflito do endereço.
O LM75A pode ser configurado para condições diferentes da operação. Ele
pode ser ajustado no modo normal para monitorar periodicamente o ambiental
temperatura, ou no modo da parada programada para minimizar o consumo de potência.
A saída do ósmio opera-se em ou de dois modos selecionáveis: Ósmio
modo do comparador e de interrupção do ósmio modo. Seu estado ativo pode ser
selecionado como a ELEVAÇÃO ou o PONTO BAIXO. A fila da falha que define
o número de falhas consecutivas a fim ativar a saída do ósmio é
programável assim como os limites do grupo-ponto.
O registro da temperatura armazena sempre 11 um complemento do bocado 2's
dados que dão uma definição da temperatura de 0,125 °C. Isto alto
a definição da temperatura é particularmente útil nas aplicações de
medindo precisamente a tração ou o fugitivo térmico.
O dispositivo é posto-acima no modo de operação normal com o ósmio dentro
modo do comparador, ponto inicial da temperatura do °C 80 e histerese de
°C 75, de modo que possa ser usado como um termostato autônomo com aqueles
poin ajustado predefinido da temperatura
Aplicações:
• substituição do Pin-para-pino para o padrão do setor LM75 e as ofertas
definição melhorada da temperatura de 0,125 °C e especificação de
uma única parte sobre a escala da fonte de alimentação de 2,8 V a 5,5 V.
• 8 tipos pequenos do pacote do pino: SO8 e TSSOP8
• Relação de I2C-bus com até 8 dispositivos no mesmo ônibus
• Escala da fonte de alimentação de 2,8 V a 5,5 V
• Escala de temperaturas – do °C 55 ao °C +125
• 11 mordeu o CAD que oferece uma definição da temperatura de 0,125 °C
• Precisão da temperatura de:
°C ±2 – do °C 25 ao °C +100
°C ±3 – do °C 55 ao °C +125
• Pontos de grupo programáveis do ponto inicial e da histerese da temperatura
• Corrente da fonte de 3,5 miliampères no modo da parada programada para o poder
conservação
• Operação autônoma como o termostato na ligação inicial.
• A proteção do ESD excede 2000 V HBM por JESD22-A114,
200 V milímetro por JESD22-A115 e 1000 V CDM por JESD22-C101
• Os testes da trava-acima são feitos a JESDEC JESD78 padrão que
Especificações:
|
