REF5030IDGKT - TEXAS INSTRUMENTS - DE BAIXO NÍVEL DE RUÍDO, BAIXA TRAÇÃO MESMA, REFERÊNCIA DE TENSÃO DE PRECISÃO
| Luz alta: |
circuito conduzido poder do motorista,motorista conduzido CI da matriz |
||
|---|---|---|---|
Detalhe rápido:
Tração de baixo nível de ruído, muito baixa, REFERÊNCIA de TENSÃO de precisão
Descrição:
O REF50xx é uma família de baixo nível de ruído, baixo-tração, referências de tensão de elevada precisão mesmas. Estas referências são capazes do naufrágio e da fonte, e são muito robustas no que diz respeito às mudanças da linha e de carga.
Tração excelente da temperatura (3ppm/°C) e a precisão alta (0,05%) são conseguidos usando técnicas de projeto proprietárias. Estas características, combinadas com o muito-baixo ruído fazem o ideal da família de REF50xx para o uso
Sistemas por aquisição de dados da elevada precisão de PP/Vin. disponível em ambas as versões de primeira qualidade do standardand. São oferecidos nos pacotes MSOP- 8(3) e SO-8, e especificados – de 40°C a +125°C.
Aplicações:
• TRAÇÃO DA BAIXA TEMPERATURA:
• PRECISÃO ALTA:
– De primeira qualidade: 0,05% (máximo)
• DE BAIXO NÍVEL DE RUÍDO: 3µV
• CORRENTE A RENDIMENTO ELEVADO: ±10mA
• VARIAÇÃO DA TEMPERATURA: – 40°C a +125°C
Especificações:
| Folha de dados | REF5020,25,30,40,45,50 Guia da corrente do sinal análogo |

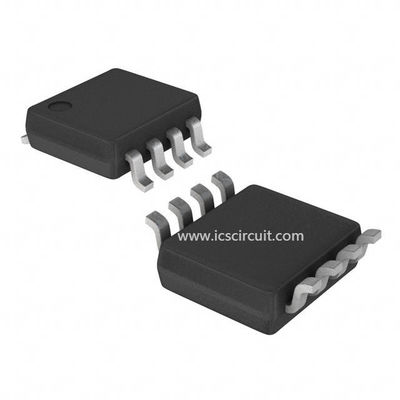

| Fotos do produto | 8-MSOP |
| Módulos de treinamento do produto | Selecionando referências da tensão |
| Pacote padrão | 1 |
| Categoria | Circuitos integrados (CI) |
| Família | PMIC - Referência da tensão |
| Série | - |
| Empacotamento | Corte a fita (os CT) |
| Tipo da referência | Série, precisão |
| Tensão - saída | 3V |
| Tolerância | ±0.05% |
| Coeficiente de temperatura | 3ppm/°C |
| Tensão - entrada | 3,2 V ~ 18 V |
| Número de canais | 1 |
| Atual - cátodo | - |
| Atual - quieto | 1mA |
| Atual - saída | 10mA |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-TSSOP, 8-MSOP (0,118", largura de 3.00mm) |
| Pacote do dispositivo do fornecedor | 8-VSSOP |
| Outros nomes | 296-24501-1 |
