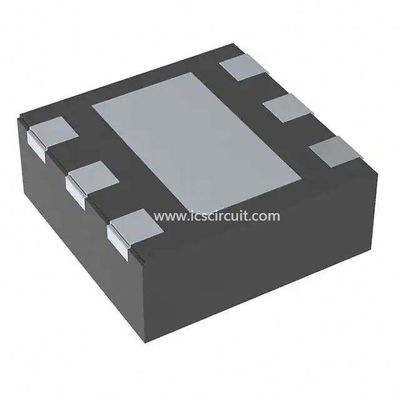

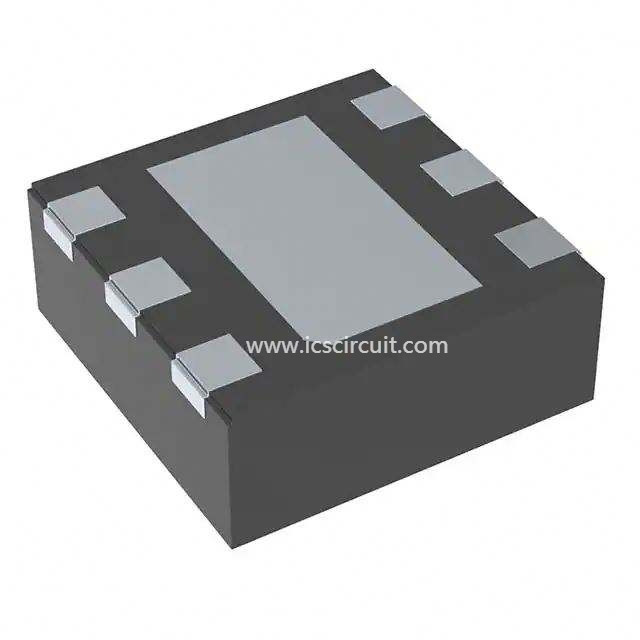

Limitação atual ajustável do SI de TPS2552DRVT-1 150w Chip Integrated Circuit IC

Características para o TPS2552-1

• Até a corrente da carga 1.5-A máxima
• Precisão do Atual-limite de ±6% em 1,7 A (típicos)
• Cumpre exigências delimitação de USB
• Para trás compatível com TPS2550 e TPS2551
• Limite atual ajustável: 75 miliampères a 1700 miliampères (típico)
• Versões Constante-atuais (TPS255x) e da trava-Fora (TPS255x-1)
• Resposta rápida da sobrecarga - 2 µs (típicos)
• MOSFET do Alto-lado 85-mΩ (pacote de DBV)
• Proteção reversa da tensão do entrada/saída
• Escala de funcionamento: 2,5 V a 6,5 V
• Começo macio incorporado
• proteção de 15-kV ESD por IEC 61000-4-2 (com capacidade externo)
• O UL alistou – no. E169910 do arquivo e NEMKO IEC60950-1-am1 ed2.0

Descrição para o TPS2552-1

Os interruptores da poder-distribuição TPS255x e TPS255x-1 são pretendidos para as aplicações onde a limitação atual da precisão é exigida ou cargas capacitivas pesadas e procuram um caminho mais curto são encontrados e para fornecer até 1,5 A da corrente contínua da carga. Estes dispositivos oferecem um ponto inicial programável do atual-limite entre 75 miliampères e 1,7 A (típico) através de um resistor externo. a precisão do Atual-limite tão apertada quanto ±6% pode ser conseguida nos ajustes mais altos do atual-limite. A elevação do interruptor de alimentação e os tempos de queda são controlados minimizar impulsos atuais durante o turnon e o turnoff.

Os dispositivos de TPS255x limitam a corrente de saída a um nível seguro usando um modo constante-atual quando a carga da saída excede o ponto inicial do atual-limite. Os dispositivos TPS255x-1 fornecem a funcionalidade do interruptor travando fora do interruptor de alimentação durante situações da sobrecarga ou da reverso-tensão. Um comparador interno da reverso-tensão desabilita o interruptor de alimentação quando a tensão da saída é mais alta conduzido do que a entrada para proteger dispositivos no lado da entrada do interruptor. A saída da FALHA afirma o ponto baixo durante condições da sobrecarga e da reverso-tensão.
